1 范圍

      本文件規定了測量絕緣電阻設備的要求，這些設備適用于測量在非激勵狀態下的設備和電氣安裝設備的絕緣電阻。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 18216.1-2021 交流1000 V和直流1500 V及以下低壓配電系統電氣安全 防護措施的試驗、測量或監控設備 第1部分:通用要求（IEC 61557-1:2019，IDT）

      IEC 61010-1:2010＋AMD1:2016 測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求（Safety requirements for electrical equipment for measurement，control and laboratory use-Part 1:General requirements)

      IEC 61010-031 測量、控制和實驗室用電氣設備的安全要求 第031部分:電氣試驗和測量用手持設備和手控組件的安全要求（Safety requirements for electrical equipment for measurement，control and laboratory use-Part 031: Safety requirements for hand-held and hand-manipulated assemblies for electrical test and measurement)

      IEC 61010-2-034:2017 測量、控制和實驗室用電氣設備的安全要求 第2-034部分:絕緣電阻測量設備和介電強度試驗設備的特殊要求（Safety requirements for electrical equipment formeasurement,control,and laboratory use-Part 2-034: Particular requirements for measurement e-quipment for insulation resistance and test equipment for electric strength)

3 術語和定義

      GB/T 18216.1-2021界定的以及下列術語和定義適用于本文件。

      ISO和IEC維護用于標準化的術語數據庫，網址如下:

      ——IEC術語庫:http://www.electropedia.org/；

      ——ISO術語庫:http://www.iso.org/obp。

3.1

      線［間］電壓 line-to-line voltage

      電氣回路中給定點處兩個線導體之間的電壓。

      ［來源:GB/T 2900.73-2008,195-05-01］

4 要求

4.1 通用要求

      除了GB/T 18216.1-2021第4章的要求外，還應滿足以下要求。

      絕緣測量設備應符合IEC 61010-2-034:2017的安全要求。

      絕緣測量設備使用的測試導線和測試探頭應符合IEC 61010-031的要求。

      用于在配電系統上進行測量的設備至少應額定為測量類別Ⅲ。

      用于在電氣設備上進行測量的設備至少應額定為測量類別Ⅱ。

4.2 輸出電壓

      輸出電壓應為直流電壓。

      開路電壓不應超過額定輸出電壓的1.25倍。

4.3 額定電流

      額定電流至少應為1mA。

4.4 測量電流

      測量電流不應超過峰值15mA，出現的任何交流分量不應超過峰值1.5mA。

4.5 外部電容的影響

      當一個（2±0.2）μF電容器與被測電阻并聯時，由于輸出電壓中可能出現交流電壓分量的影響，（1±0.01）MΩ被測電阻的指示值的偏差應不大于10％。如果制造商為在試對象指定了一個更高的電容量，2μF電容器應更換為制造商規定的電容值。

4.6 過電壓

      當高達120％最高額定輸出電壓的外來直流或交流電壓突然地施加到測量設備的測量端子上持續時間不小于10s時，使用者不應遭受危險。

      當測量設備上具有下列標志之一時，施加的外部交流過電壓可以減小到1.1倍線間電壓:

      a）不使用于電壓高于······V的配電系統中標志應用中文書寫。

      標志上所示的電壓值應是最大線電壓的1.1倍。

      或者

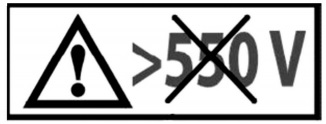

      b) 交流500V圖形文字符號的例子如圖1所示:

圖1 交流500V圖形文字符號的例子

      在圖1中，圖形文字和外框應和背景形成反差。標志上所示的電壓值應是最大線間電壓的1.1倍。施加降低了的交流過電壓以后，設備還應符合4.6的規范。

5 標志和使用說明書

5.1 標志

      測量設備除了按GB/T 18216.1-2021中5.1和5.2以及IEC 61010-2-034:2017中第5章規定的標志外，還應有以下信息:

      ——額定輸出電壓；

      ——額定電流；

      ——測量范圍；

      ——對地額定電壓和測量類別。

5.2 使用說明書

      使用說明書除了按GB/T 18216.1-2021中5.3和IEC 61010-2-034:2017中第5章規定的說明外，還應包括以下信息:

      ——一個警告性說明，其應指出只能在電氣安裝或設備的部件處于非激勵狀態時進行測量；

      ——當由手搖發電機供電時，應有正確的操作說明；

      ——以電池組或蓄電池組供電的測量設備應說明可能的測量次數；

      ——如果試驗對象的最大電容值高于2μF，應有說明；

      ——關于設備預定應用的說明；

      ——關于試驗對象的放電時間和相關容量的說明。

6 試驗

6.1 概述

      除了GB/T 18216.1-2021中第6章和IEC 61010-2-034:2017中第6章給出的試驗外，還應進行下列試驗。

6.2 工作不確定度

      在標志的或規定的測量范圍內，按表1確定的測得值對基準值之比的最大百分工作不確定度不應超過±30％。

      工作不確定度應適用于以下GB/T 18216.1-2021規定的額定工作條件:

      ——供電電壓的標稱值；

      ——由手搖發電機供電時，發電機標稱的每分鐘轉數；

      ——參比溫度:（23±2）℃；

      ——按制造商規定的參比位置。
