MT 214.1-1990 提升容器鋼絲繩懸掛裝置楔形繩環

本標準規定了楔形繩環的產品分類和技術條件。

本標準適用于多繩或單繩提升容器提升鋼絲繩懸掛裝置的鋼絲繩連接器——楔形繩環。

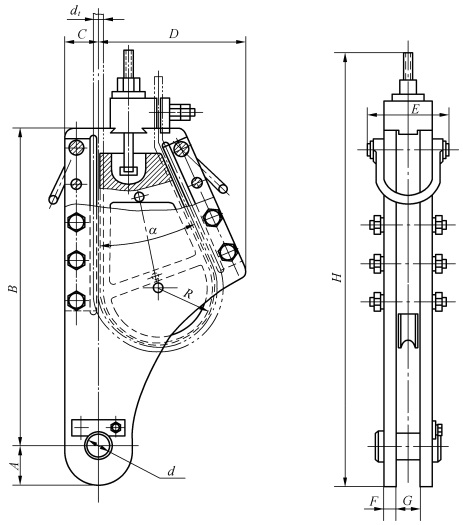

2.1 本標準規定楔形繩環制成雙面自動楔緊式，結構型式如下圖。

2.2 按照設計破壞載荷不同，楔形繩環分為550、750、900、1 100.1 500和2 000 kN六種規格，基本參數 與尺寸應符合下表的規定。

2.3 產品型號

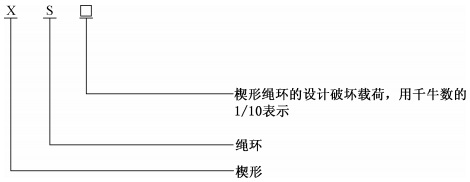

型號標記說明：

型號標記示例：


設計破壞載荷為1 100 kN的楔形繩環型號為：XS 110


楔形繩環基本參數與尺寸

楔形繩環型號				XS55	XS75	XS90	XS 110	XS 150	XS 200
基本參數	設計破壞載荷，kN			550	750	900	1 100	1 500	2 000
	允許工作載荷1 ,kN	用于提升物料		55	75	90	110	150	200
	允許工作載荷1 ,kN	用于提升人和物		42	57.5	69	85	115	154
	提升鋼絲繩直徑d1			16. 5?25. 5	22?31	25?35	27. 5?37	31~45	39?55
	楔緊角a,(°)			24
	楔子圓弧半徑R2			90	110	120	130	160	190
	重量，kg			62	93	115	140	227	293
主要尺寸			A	60	70	75	85	95	100
			B	520	590	645	680	860	980
			C	55	60	65	70	75	80
			D	225	270	290	315	375	440
			E	160	175	190	210	240	260
			F	20	24	26	28	33	38
			G	38	42	46	50	62	72
			H	710	800	850	897	1 125	1 245
			d	45	50	55	60	70	80
注：1)根據現行煤礦安全規程有關安全系數的規定選取的。 2)半徑按鋼絲繩中心計算。

按MT 214.5《提升容器鋼絲繩懸掛裝置技術條件》的有關規定。

附加說明：

本標準由中國統配煤礦總公司基建局提出。

本標準由沈陽煤礦設計院負責起草。

本標準主要起草人李肇夫、徐必勤。

本標準委托沈陽煤礦設計院負責解釋。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
