1 范圍

      本標準規定了煤礦在用窄軌車輛連接鏈（以下簡稱連接鏈）的檢驗項目及技術要求、試驗方法、檢驗 周期和抽樣規定、判定規則。

      本標準適用于煤礦傾斜井巷運輸用礦車的各種鍛造連接鏈和焊接連接鏈使用中的檢驗和斜井使用 的各種保險鏈及礦車的連接環、鏈的使用前和使用中的檢驗。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      MT 244.1 煤礦窄軌車輛連接件 連接鏈

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      最大靜荷重 the maximum statical load

      現場使用中連接鏈實際承受的最大靜拉力。

3.2

      標定長度 calibrated length

      連接鏈在最大靜荷重下各節距之和。

3.3

      永久伸長量 permanent elongation

      二倍靜荷重試驗后，連接鏈發生的永久伸長變形的數值。

3.4

      永久伸長率 permanent elongation rate

      連接鏈的永久伸長量與標定長度之比，以百分數表示。

3.5

      直徑磨損量diameter wear

      連接鏈在使用過程中直徑磨損的數值。

4 檢驗項目及技術要求

4.1 外觀檢查

4.1.1 鍛造連接鏈表面應光潔，無裂紋。

4.1.2 焊接連接鏈表面應光潔，焊口處不允許有氣孔、夾渣、裂紋等缺陷。

4.1.3 連接鏈應無變形，直徑磨損量不得超過原尺寸的10%。

4.1.4 連接鏈基本參數應符合MT 244.1的規定要求，為質量合格產品，有MA標志證書并在有效期內。

4.2 二倍最大靜荷重試驗時的永久伸長率

      連接鏈在二倍最大靜荷重試驗時應無裂紋，永久伸長率不超過0.2%。

5 試驗方法

5.1 一般規定

5.1.1 測量器具分辨率應不大于0.01 mm

5.1.2 試驗用試驗機的準確度應不低于±1% o

5.2 外觀檢查方法

5.2.1 尺寸測量使用符合要求的測量器具實測。

5.2.2 其余項目人工目測檢查.

5.3 二倍最大靜荷重試驗方法

      將整掛連接鏈放置在如圖1所示的夾具上，勻速加載至最大靜荷重，測量標定長度L₀，然后以不大 于9.8 MPa/s的加載速率連續加載至二倍最大靜荷重，再逐漸卸載至最大靜荷重，測量連接鏈的各節

距之和L「按公式（1）計算出連接鏈的永久伸長量ΔLys。

ΔL_ys = L₁—L₀

      二倍最大靜荷重時的永久伸長率也按公式（2）計算：

δ_ys = ΔL_ys/L₀×100%

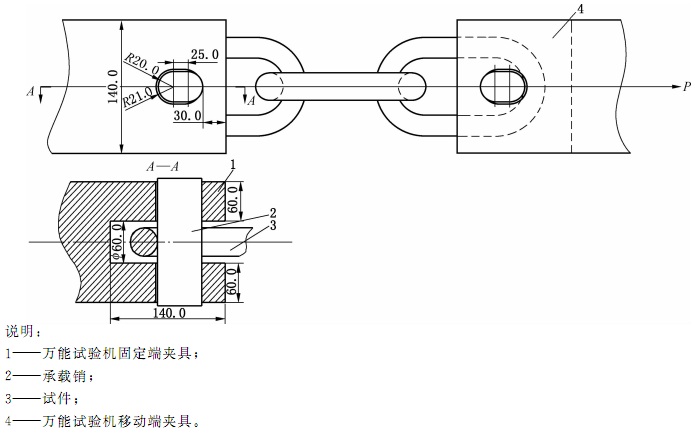

圖1 連接鏈試驗示意圖

6 檢驗周期和抽樣規定

6.1 斜井使用的各種保險鏈以及礦車的連接環、鏈初次使用前和使用后每隔2年，應逐個以2倍于其最大靜荷重的拉力進行試驗。

6.2 傾斜井巷運輸用的礦車連接鏈應至少每年進行1次2倍于其最大靜荷重的拉力試驗。

7 判定規則

7.1 外觀檢查項目應符合4.1的要求。

7.2 二倍最大靜荷重試驗結果應符合4.2的要求。

7.3 全部檢驗項目合格判定連接鏈合格。

7.4 外觀檢查不符合4.1的要求者,不再進行其他試驗，即判定為不合格。

7.5 檢驗不合格的連接鏈不得繼續使用。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
