1  范圍

      本標準規定了煤用噴射式浮選機的型式與基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤用噴射式浮選機。

2  規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 9439-1988 灰鑄鐵件

      GB/T 9969-2008 工業產品使用說明書 總則

      GB/T 13306 標牌

      GB/T 13384 機電產品包裝通用技術條件

      JB/T 5000.3-2007 重型機械通用技術條件  第3部分：焊接件

      MT/T 154.7-1992 煤用分選設備型號編制方法

      MT/T 652-1997 煤用浮選機清水性能試驗方法和判定規則

3  型式與基本參數

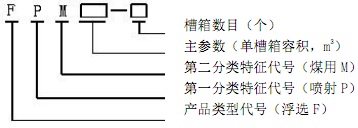

3.1  產品型號表示方法

      產品型號表示方法應符合MT/T 154.7-1997的規定。

      示例：

      FPM20-4，表示槽箱容積為20 m³由四個槽箱組成的煤用噴射式浮選機。

3.2  結構

      煤用噴射式浮選機由充氣攪拌裝置、槽箱、刮泡機構、放礦裝置、渣漿泵和液面調整機構組成，如圖1所示。

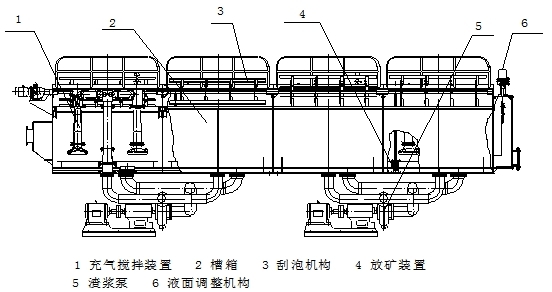

圖1    FPM□-4型煤用噴射式浮選機結構圖

3.3 基本參數

      煤用噴射式浮選機的基本參數應符合表1的規定。

表1 煤用噴射式浮選機基本參數

4  技術要求

4.1  基本要求

4.1.1  產品應符合本標準的要求，并按照經規定程序批準的圖樣和技術文件制造。

4.1.2  外購件和協作件應符合相關標準的規定，并有生產廠質量檢驗部門的合格證。

4.2  主要零部件

4.2.1  噴嘴材料宜采用GCr28（鑄鐵鉻28）鑄造；噴嘴出口體材料宜采用維氏顯微硬度HV不小于800的剛玉。整體使用壽命應不小于12000 h。

4.2.2  喉管、傘形分散器材料宜采用GB/T 9439-1988規定的HT 300牌號制造。

4.2.3  混合室、分配室材料宜采用GB/T 9439-1988規定的HT 200牌號制造。

4.3  槽箱

4.3.1  焊縫不應滲漏水。

4.3.2  焊后各結合面平面度偏差每米范圍內應不大于2 mm。

4.3.3  端部結合面對底面的垂直度偏差每米范圍內應不大于2 mm。

4.3.4  固定刮泡堰每米長的直線度偏差應不大于3 mm。

4.3.5  焊接后平面對角線長度差應符合JB/T 5000.3-2007中表8的規定。

4.3.6  兩側固定刮泡堰對槽箱底面的高度偏差應不大于3 mm。

4.3.7  兩側固定刮泡堰的平行度偏差與刮泡堰的長度比值應符合JB/T 5000.3-2007中表8的規定。

4.3.8  槽箱內假底下端面距離槽箱底板的高度應為120 mm±2 mm，假底平面應平整。

4.4  浮選機組裝

4.4.1  單槽箱容積4、6、8、12m3傘形分散器上下傘輪之間的間隙應為20 mm±2 mm，單槽箱容積16、20、28、36、44 m³傘形分散器上下傘輪之間的間隙應為25 mm±3 mm。

4.4.2  下傘輪下端面距離假底的高度應為140 mm±2 mm。

4.4.3  可調刮泡堰高度以尾部槽箱固定刮泡堰高度為基數，對四槽箱按從尾部到頭部槽箱次序逐個遞增為10 mm，對六槽箱則為15 mm。

4.4.4  刮泡板應組裝在同一中心線上，轉動靈活。刮泡板前端邊距可調刮泡沫堰的間隙為2 mm～5 mm。

4.4.5  刮泡板應相互垂直，依此向前各相鄰刮板相差90/n度， n為槽箱數。

4.4.6  液面控制機構中的直線行程電動執行器行程0 mm～100 mm、出軸推力16kN，當行程標尺指示為0mm時，尾礦箱中液面調節閘板應處于最低位置；標尺指示為100mm時，調節閘板應處于最高位置，液面調節板應運轉靈活，其與固定溢流堰的間隙應不大于1 mm。

4.4.7  刮泡裝置的聯軸節和鏈輪連接處應有安全防護。

4.4.8  充氣攪拌裝置組裝后對假底平面的不垂直偏差應不大于4 mm。

4.5  外觀質量要求

      外露表面應噴涂防銹漆，噴涂應均勻，無裂紋、脫皮、氣泡和流痕等缺陷。

4.6  整機清水性能試驗

      經5.5規定的整機清水試驗后,煤用噴射式浮選機應達到下列指標要求:

      a) 單位充氣量不小于0.85 m³/m²·min；

      b) 液面下120mm處充氣均勻系數不小于80%；

      c) 混合系數不小于1.5 m³（氣）/m³（水）；

      d) 操作面噪聲不大于85 dB(A)；

      e) 軸承溫升不大于40℃；

      f) 液面穩定，無明顯翻花。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
