1 范圍

      本標準規定了架線電機車用自動停送電開關的產品分類、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于工礦架線電機車電網供電控制用自動停送電開關（以下簡稱開關）。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 4208-2008 外殼防護等級（IP代碼）（IEC 60529:2001,IDT）

      GB/T 2423.1-2001 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫(IEC 60068-2-1:2007,IDT)

      GB/T 2423.2-2001 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫(IEC 60068-2-2:2007,IDT)

      GB/T 2423.4-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Db：交變濕熱（12h+12h循環）（IEC60068-2-30：2005,IDT）

      GB/T 10111  隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      GB/T 12173-2008 礦用一般型電氣設備

      GB 14048.1-2006 低壓開關設備和控制設備 第1部分： 總則 （IEC 60947-1：2001，MOD）

      AQ 1043 礦用產品安全標志標識

      JB/T 10774-2007 牽引電器通用技術條件

      MT/T 154.2-1996 煤礦用電器設備產品型號編制方法和管理辦法

3 產品分類

3.1 型式

      開關的型式為礦用一般型，標志為“KY”。

3.2 基本參數

      額定電壓Ue：推薦 DC 550V，250V，110V。

      額定電流Ie：200A，100A；控制電路的輔助觸頭，其約定發熱電流應在2A、5A、10A、20A中選取。

      最大電壓Umax： 1.2Ue。

      最小電壓Umin： 0.7Ue。

      注：額定電壓、額定電流可在產品企業標準中另行規定。

3.3 型號

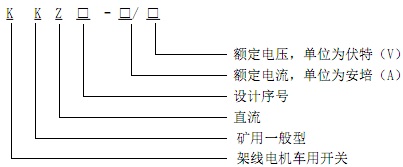

      開關的產品型號編制方法應符合MT/T 154.2-1996的規定，其組成和排列方式如下：

4 要求

4.1 環境條件

      開關在下列條件下應可靠的工作：

      a）海拔不超過1 200m；

      b）周圍空氣最高溫度為+40℃，最低溫度為-20℃；

      c）最濕月的月平均最大相對濕度不大于90%，(在+25℃時）；

      d）相對于正常位置的傾斜不大于10°；

      e）周圍環境無瓦斯和煤塵等爆炸性物質；

      f）無破壞金屬和絕緣材料的腐蝕性氣體的地方。

4.2 一般規定

4.2.1 開關應符合本標準的規定，并按照經規定程序由國家指定的檢驗單位批準的圖樣及技術文件制造。

4.2.2 開關的結構應符合GB/T12173-2008等有關標準的規定，并取得國家指定的檢驗單位發放的礦用合格證、安全標志證。

4.2.3 標志、銘牌應清晰，端正，安裝牢固。

4.2.4 零部件無松動，且不應有銹蝕、毛刺、裂紋等機械損傷。

4.3 電氣間隙和爬電距離

      接線腔的電氣間隙和爬電距離應符合GB 12173-2008的規定。

4.4 絕緣電阻與工頻耐壓試驗

4.4.1 絕緣電阻

      開關內帶電回路與地之間，各帶電回路之間的絕緣電阻應符合表1的規定。

表 1

4.4.2 工頻耐壓試驗

      開關應能承受表2中規定的工頻試驗電壓（有效值），歷時1min，無閃絡或擊穿現象。

表 2

表2（續）

4.5 通斷能力試驗

4.5.1 開關進行通斷能力試驗的安裝條件應盡可能和實際安裝條件接近。

4.5.2 分?jǐn)嗄芰υ囼灂r觸頭間產生的過電壓的最大峰值，應不超過表2規定的觸頭間耐壓試驗電壓的幅值,且不應產生對外殼飛弧短路現象。

4.5.3 開關中主電路直流接觸器通斷能力應符合表3的規定。

表 3

4.5.4 開關中用于直流控制電路的觸頭，通斷能力按表4的規定。試驗時，每次間隔時間為5s，其中通電時間不大于0.5s，共進行50次。

表 4

4.6 機械壽命

      開關的機械壽命應不低于JB/T 10774-2007中表34中不帶電流工作周期的規定。

4.7 電壽命

      開關觸頭的電壽命應符合JB/T 10774中表34中帶電流工作周期的規定，其主電路直流接觸器通斷條件見表5，直流控制電路的觸頭通斷條件見表6。
