1 范圍

      本標準規定了移動煤流機械化采樣裝置（以下簡稱采樣機）的結構、技術要求、檢驗方法、檢驗規則以及標志、包裝、運輸和貯存。

      本標準適用于移動煤流采樣機。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志

      GB/T 3768 聲學 聲壓法測定噪聲源

                        聲功率級 反射面上方采用包絡測量表面的簡易法

      GB/T 9286 色漆和清漆 漆膜的劃格試驗

      GB 12348 工業企業廠界噪聲標準

      GB/T 13306 標牌

      GB/T 13384 機電產品包裝通用技術條件

      GB/T 15464 儀器儀表包裝通用技術條件

      GB/T 19494.1 煤炭機械化采樣 第1部分：采樣方法

      GB/T 19494.2 煤炭機械化采樣 第2部分：煤樣的制備

      GB/T 19494.3 煤炭機械化采樣 第3部分：精密度測定和偏倚試驗

      GB 50150 電氣裝置安裝工程 電氣設備交接試驗標準

3 結構

3.1 采樣機基本結構

      采樣機主要包括采樣器、給料機、破碎機、縮分器、試樣接收器和棄樣返排裝置。

3.2 結構示意圖

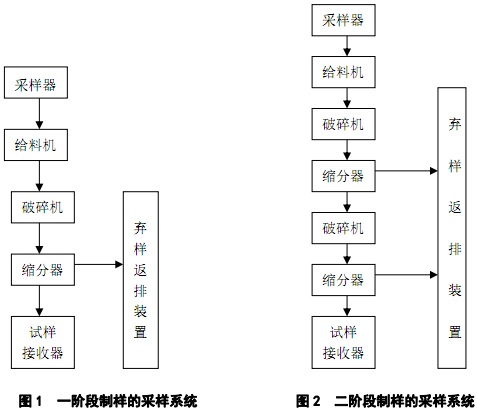

      圖1為一階段制樣的采樣系統結構示意圖，圖2為二階段制樣的采樣系統結構示意圖，符合本標準要求的其它結構的采樣機也可使用。

4 技術要求

4.1 工作條件

4.1.1 電源

      采用三相四線制供電，電壓為（380±38）V，頻率為(50±1)Hz，供電線路的零線應與設備的接地線嚴格分開。

4.1.2 溫度

      應能適應用戶當地氣溫環境的要求。

4.1.3 風壓

4.1.3.1 室外用采樣機非工作狀態的最大風壓為800 Pa（相當于11級風）。

4.1.3.2 室外用采樣機工作風壓：內陸不小于150 Pa（相當于6級風）；沿海不小于250 Pa（相當于7級風）。

4.1.4 環境

      不得有易燃、易爆及腐蝕性氣體和強電磁場存在。

4.2 采樣偏倚

      采樣系統應無灰分和全水分偏倚或無實質性偏倚,即采樣系統的偏倚應小于使用者所能接受的最大允許偏倚。

4.3 適應性

4.3.1 煤的適應性

      采樣系統應與煤的種類、級別、基本特性和品質變異性相適應。采樣器的開口尺寸應與被采樣煤的標稱最大粒度相匹配。

4.3.2 水分適應性

      采樣和制樣聯合系統，對外在水分小于和等于8％的煤能順利采樣和制樣；對外在水分大于8％的煤，應有初級子樣轉移旁路，以便進行離線制樣。

4.4 采樣器

4.4.1 基本條件

      a) 采樣器應能無實質性偏倚地收集子樣并被權威性的試驗所證明；能在規定條件下保持工作能力。

      b) 采樣器應有足夠的容量以容納整個子樣或讓其全部通過，子樣不損失、不溢出、不堵塞。

      c) 采樣器的開口最窄處尺寸至少應為被采樣煤標稱最大粒度的3倍，且不得小于30 mm。

      d) 采樣器應能按GB/T 19494.1的規定在被采樣煤的不同部位采取子樣。

      e) 采樣周期可調。

4.4.2 落流采樣器

      a) 采樣器應能采取一完整的煤流橫截段，采樣器開口長度應大于煤流厚度（左右移動采樣器）或寬度（前后移動采樣器）。

      b) 采樣器應有足夠的容量，足以容納最大流量下切取的整個子樣。

      c) 采樣器應以均勻的速度（各點速度差不大于5%）通過煤流，最大運行速度應不大于1.5 m/s。

      d) 采樣器的前緣和后緣應在同一平面或同一圓柱面上，該平面或圓柱面最好能垂直煤流下落軌跡，且其開口應設計成使煤流的各部分通過開口的時間相等。

      e）對質量基采樣，采樣器切割速度或切割間隔應可調，與煤流流量成比例；或配有定質量縮分系統。

4.4.3 固定式橫過皮帶采樣器

      a) 采樣器應能采取一完整的煤流橫截段。

      b) 采樣器應沿與皮帶中心線相垂直的方向切取煤流。

      c) 采樣器應以其有效開口尺寸無顯著減小、煤流無顯著堆堵的均勻速度（各點速度差不大于10％）通過煤流。

      注：有效開口尺寸按公式（1）計算：

w_E = w·sin tg^-1V_c/V_b…………………………………………………（1）

      式中：

      w_E—— 采樣器有效開口尺寸，單位為毫米；

      w—— 采樣器實際開口尺寸，單位為毫米；

      V_c—— 采樣器切割速度，單位為米每秒(m/s)；

      V_b—— 皮帶速度，單位為米每秒(m/s)。

      d) 采樣器應有足夠的容量，足以容納最大流量下切取的整個子樣。

      e) 采樣器邊板的弧度應與皮帶的曲率相匹配，邊板和后板與皮帶表面應保持一最小距離，不直接與皮帶接觸，后板上配有掃煤刷子或彈性刮板。

      f）對質量基采樣，采樣器切割間隔應可調，并與煤流流量成比例；或配有定質量縮分系統。
