1 范圍

      本文件提供了多重應用環境場所實施電氣安全風險評估和風險降低的指南，包括通則、實施步驟、應用主體的確定、識別應用主體安全因素、風險預估、風險評價、風險降低、再評估和文件準備。

      本文件適用于多重應用環境場所中交流電壓1000 V及以下、直流電壓1500 V及以下的各類電氣設備及系統的安全風險評估和風險降低。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 4776-2017 電氣安全術語

      GB/T 22696（所有部分）電氣設備的安全 風險評估和風險降低

      GB/T 22696.2-2008 電氣設備的安全 風險評估和風險降低 第2部分：風險分析和風險評價

3 術語和定義

      GB/T 4776-2017、GB/T 22696（所有部分）界定的以及下列術語和定義適用于本文件。

3.1

      多重應用環境場所 multiple application workplace

      包含一個以上可劃分為不同類別的電氣設備及系統的工作場所。

3.2

      應用主體 application subject

      多重應用環境場所中電氣設備及系統的統稱。

      注：可以是某一個電氣設備或系統，也可以是某一類電氣設備或系統。

3.3

      機器人系統 robot system

      由（多）機器人、（多）末端執行器和為使機器人完成其任務所需的任何機械、設備、裝置或傳感器構成的系統。

      ［來源：GB/T 12643-2013,2.14］

4 通則

4.1 一般原則

      多重應用環境場所電氣安全風險評估和風險降低遵循的一般原則包括（但不限于）：

      ——基于GB/T 22696（所有部分）提出的風險評估總體原則；

      ——按實施步驟進行（見第5章）；

      ——根據多重應用環境場所的基本特征（見4.2），區分有關聯性（見6.2）和無關聯性的應用主體；

      ——無關聯性的應用主體，其風險評估和風險降低可按GB/T 22696（所有部分）的要求直接進行；

      ——有關聯性（見6.2）的應用主體，宜在風險評估和風險降低過程中考慮電氣安全風險的變化（如風險疊加等）。

4.2 多重應用環境場所的基本特征

      多重應用環境場所的基本特征包括（但不限于）：

      ——一個以上不同的應用主體；

      ——可選擇不同劃分原則確定應用主體（見6.1）；

      ——應用主體間的關聯性（見6.2）可導致電氣安全風險的變化（如風險疊加等）。

4.3 多重應用環境場所的電氣安全風險

      多重應用環境場所的電氣安全風險來源于應用主體的以下方面（但不限于）：

      ——應用主體自身的電氣安全風險；

      ——應用主體關聯性導致的電氣安全風險，包括（但不限于）：

      1）電壓等級不同導致的相互影響和作用；

      2）交流與直流并存導致的相互影響和作用；

      3) 各種系統（如預警系統、控制系統、功能系統等）間的相互影響和作用等。

5 實施步驟

5.1 實施準備

      多重應用環境場所的風險評估和風險降低，是針對應用主體進行的安全因素識別、風險預估、風險評價、風險降低的迭代過程，按以下步驟實施：

      a）確定應用主體；

      b）識別應用主體安全因素，對潛在危險、危險處境和危險事件進行分析；

      c）預估發生危險的概率和后果嚴重程度；

      d）評定風險等級；

      e）未達到可容許風險，采取措施降低風險。

      注：可容許風險受諸多因素影響，見GB/T 22696.1。

5.2 實施流程

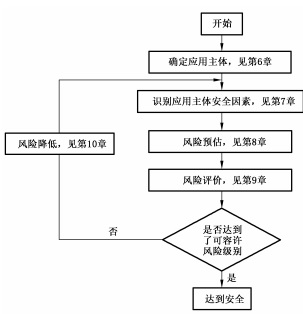

      多重應用環境場所的風險評估和風險降低的實施步驟見圖1。

圖1 實施步驟示意圖

6 應用主體的確定

6.1 劃分原則

      應用主體的確定，可依據以下劃分原則（但不限于）：

      ——按功能體系劃分，各個功能區域可視為不同應用主體；

      ——按控制體系劃分，各個控制區域（或模塊）可視為不同應用主體；

      ——按風險等級劃分，不同風險等級可視為不同應用主體。

      注：對于后期加入（如主體內部功能升級等）的應用主體，以及維修后發生主體變化的，宜重新確定。

6.2 關聯性

      滿足下列條件之一的（但不限于），可認為應用主體間具有關聯性：

      ——在同一區域內；

      ——有電氣連接；

      ——有電氣隔離連接；

      ——接入同一個接地點；

      ——在同一雷電防護條件下；

      ——同一控制系統；

      ——相互有電場作用；

      ——相互有磁場作用；

      ——物理性相互影響（塵埃、氣體、液體等）；

      ——機械性相互影響（振動、沖擊等）；

      ——靜電積聚相互作用；

      ——輻射發射相互影響；

      ——電磁兼容干擾影響。

      確定應用主體的關聯性后，宜進一步考慮以下因素（但不限于）：
